Wobbler Besleyici I WB
Kapasite
100 - 1.200 t/s
Max. Besleme Boyutu
1.500 mm
Eleme Açıklığı
20 - 90 mm
Çalışma Sıcaklığı
-20 °C ile +60 °C
Wobbler besleyicileri, tüm müşteri gereksinimlerini karşılamak için WBH™ ve WBS™ serisi kompakt tasarımları ile cevherin türüne ve kayaç yapısına da bağlı olarak sabit veya opsiyonel olarak ayarlanabilen çeşitli eleme açıklığı seçenekleri ile müşterilerine hizmet sunmaktadır. Ayrıca maden ve taş kırma eleme tesislerinde prosesinin çeşitli aşamalarında da hizmet vermektedir.
Galeri
Özellikler

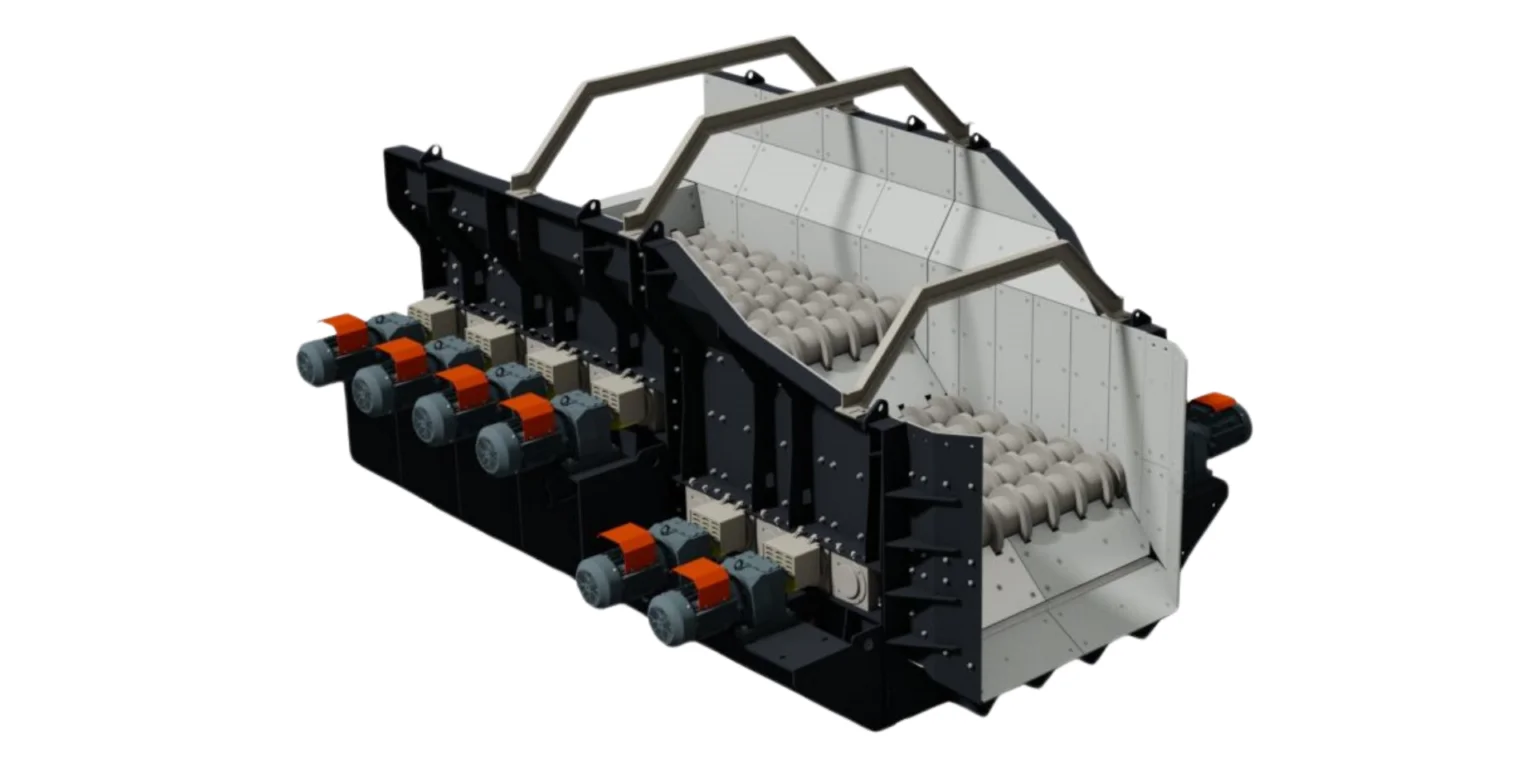

Wobbler besleyici, yan yana sıralanan dönen tamburlardan oluşur. Bu tamburlar, boru ve eliptik disklerin kademeli konfigürasyonu sayesinde büyük boyutlardaki cevherlerin dinamik etkilerini absorbe edecek şekilde tasarlanmıştır.
WBH™ ve WBS-™ serisi wobbler besleyiciler, sabit veya opsiyonel olarak ayarlanabilen farklı eleme açıklıkları sunarak, cevherin türüne ve kayaç yapısına göre özelleştirilebilir.
Her tambur, kendi kendini temizleyen ve kazıyan sıyırıcılara sahiptir. Bu özellik, en yapışkan malzemelerde dahi tambur yüzeylerinin temiz kalmasını ve tıkanma sorunlarının önüne geçilmesini sağlar.
Tamburlardaki eliptik diskler, malzemenin sıkışmadan havalanmasını sağlayarak eleme sürecini kolaylaştırır ve kaliteyi artırır
Ağır hizmet tipi, modüler gövde çeşitli konfigürasyonlar ile yer altı ve yer üstü uygulamalarda genişletilebilir bir kullanım alanı sunar.
Wobbler besleyiciler, birincil kırıcılar için uygun olmayan küçük boyutlu malzemeleri ayırarak kırıcının üzerindeki yükü azaltır. Bu sayede kırıcılar daha az enerji harcar ve daha uzun süre servis dışı kalma riski olmadan çalışır.
Teknik Veriler
| MODEL | KAPASİTE t/s | GENİŞLİK mm | MAX BESLEME mm | MOTOR GÜCÜ kW | KADEME |
| WB-10** | 100-350 | 1.050 | 800 | 5,5-11 | 1-2 |
| WB-12** | 200-700 | 1.250 | 1000 | 5,5-11 | 1-2-3 |
| WB-14** | 350-1.000 | 1.450 | 1200 | 5,5-11 | 1-2-3 |
| WB-16** | 500-1.500 | 1.650 | 1200 | 5,5-11 | 1-2-3 |
| MODEL | GENİŞLİK(mm) | KAPASİTE(t/s) |
| WB™-1020 | 1.050 * 2.000 | 100-150 |
| WB™-1250 | 1.250 * 2.500 | 200-250 |
| WB™-1430 | 1.450 * 3.000 | 300-350 |
| WB™-1640 | 1.650 * 4.000 | 450-500 |
| TAMBUR ADEDİ(mm) | MOTOR GÜCÜ(kW) | AĞIRLIK (kg) |
| 6 | 5,5 * 6 | 9.000 |
| 8 | 5,5 * 8 | 11.000 |
| 10 | 5,5 * 10 | 13.500 |
| 12 | 5,5 * 12 | 15.500 |
Ürün Detayları
Tambur komplesi, mil üzerine dizilmiş olan eliptik diskler ve özel çelik işleme ara parçalardan oluşmaktadır. Eliptik diskler ve özel çelik işleme ara parçalar çekirdek mil üzerine boşluksuz geçmektedir. Kilitleme işlemi milin her iki baş tarafından (KM) kilitleme somunları ile yapılmaktadır. Bu sayede kolay montaj imkanı ve hasar gören yedek parçalar için değişim kolaylığı sağlamaktadır.
Tambur milleri C4140 alaşımlı (Cr-Ni-Mo) ıslah çeliğinden imal edilmiştir. Mil üzerinde boylu boyunca açılmış olan kademe sayesinde mil üzerine takılan disk ve ara parçaların sabitlenmesi sağlanmıştır.
Rulmanların hassa bir şekilde montaj yapılabilmesi için yatak çapları uygun tolerans değerleri arasında işlenir. Rulman yatağı üzerine açılan yağlama kanalı ile rulmanlara merkezden yağlama yapılabilmektedir. Hem rulman yatağı içerisinde hem de bakım kapağı üzerinde mil giriş ve çıkış noktalarında ki sızdırmazlığı sağlamak için yağ keçeleri bulunmaktadır. Rulman yatağının çıkış kısmı ekstra koruma sağlamak için ayrıca toz keçeleri ile korunmuştur.
Her bir tambur kendi kendini temizleyebilen, özel dizayn edilmiş sıyırıcılara sahiptir. Tüm sıyırıcılar çift yönlü olarak kullanılabilmekte olup, aşınmaya karşı dayanıklı çelikten imal edilmiştir.
Yan astarlar, gövde üzerine havsa baslı cıvatalar ile sabitlenmiş, aşınmaya karşı dayanıklı çelikten üretilmiştir.
